消防設備電源監控系統
系統概述
華天消防設備電源監控系統可準確監控消防設備供電電源的故障和異常狀態，及時報警提醒消除隱患，防止發生火災時消防設備無電可用、設備不能正常投入使用等情況，保障消防聯動系統的可靠性。該系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控等特性。
該系統由消防設備電源狀態監控器、電壓/電流傳感器組成。通過監控模塊(傳感器)對消防設備的電源進行實時監控，再由通訊上傳至監控主機(監控器》，通過監控主機顯示所監控消防設備電源的實時狀態;監控模塊主要監測消防設備電源的電壓、電流、開關狀態等有關設備電源的狀態信息，從而判斷電源設備是否存在斷路、過壓、欠壓、缺相、錯相以及過流(過載)等故障信息并報警、記錄。

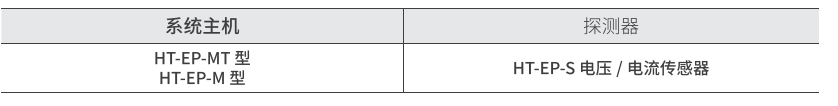

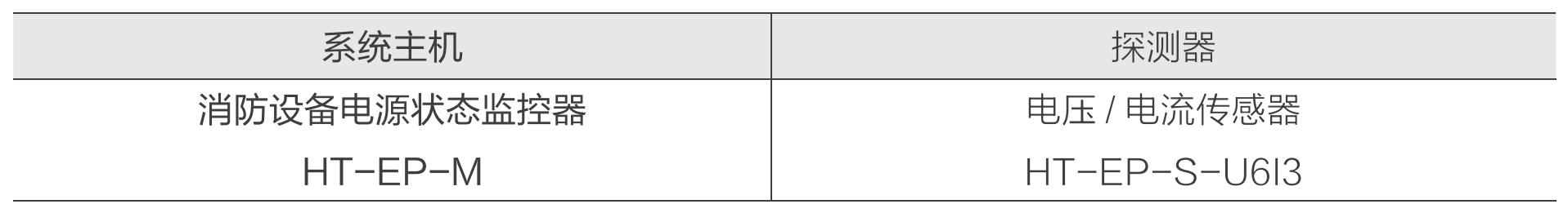

系統設備及型號
系統功能
1、監控報警
監控設備的電壓、電流大小；
監控設備線路溫度；
報警響應時間：≤2s;
報警光信號：紅色 LED 指示燈常亮；
報警聲信號：可手動消除；當再次有報警信號 輸入時，再次啟動。
2、故障報警
監控器與模塊(電壓/電流信號傳感器)之間的連接線斷路、短路；
監控器主電源欠壓(≤80%主電源電壓)或過壓(≥110%主電源電壓);
監控器與其分體電源間連接線斷路、短路；
故障報警響應時間：≤2s;
故障報警聲信號：手動消除；當再次有報警信號輸入時，再次啟動；
故障報警光信號：黃色 LED 指示燈常亮；
故障期間，非故障回路的正常工作不受影響。
3、控制輸出
監控器報警控制輸出：常開無源觸點。
4、數據互通
支持以 Modbus 協議與第三方設備建立通訊連接，完成數據交互，形成“監測-報警-處置” 閉環。
5、自動搜索
自有技術專利，一鍵搜索監控器回路下屬探測 器，實現探測器的快速部署與配置，提高系統裝配效率。
6、主從組網
可視化能力：主機作為中央管理單元，分機按 區域部署，形成分級監控網絡。主機支持圖紙 導入，以圖形化標識在監控界面中標定設備位 置，顯示設備信息；
可靠組網能力：主機自動檢測分機在線狀態及 通訊質量，異常時觸發故障提示；
區域化監控能力：主、分機均可獨立掛載區域 探測器，故障發生時便于進行快速定位；
靈活拓展能力：采用RS485 總線/光纖通訊， 支持多分機并聯組網，適應不同規模的場景需求。
7、系統自檢
連接檢查：通信線路及供電線路的斷路、短路、 接地自檢；
設備自檢：主機及探測器的功能自檢。
8、報警記錄
記錄5000條相關故障報警信息；
報警類型：故障類型、發生時間、故障描述；報警事件查詢：直接通過監控主機進行查詢；報警記錄打印。
9、操作分級
日常值班級：可進入軟件界面查看實時監測情況、消除報警聲音和查詢報警記錄；
監控操作級：可操作除針對系統本身的信息維護外的其他操作；
系統管理級：可操作系統的任何一個功能模塊。

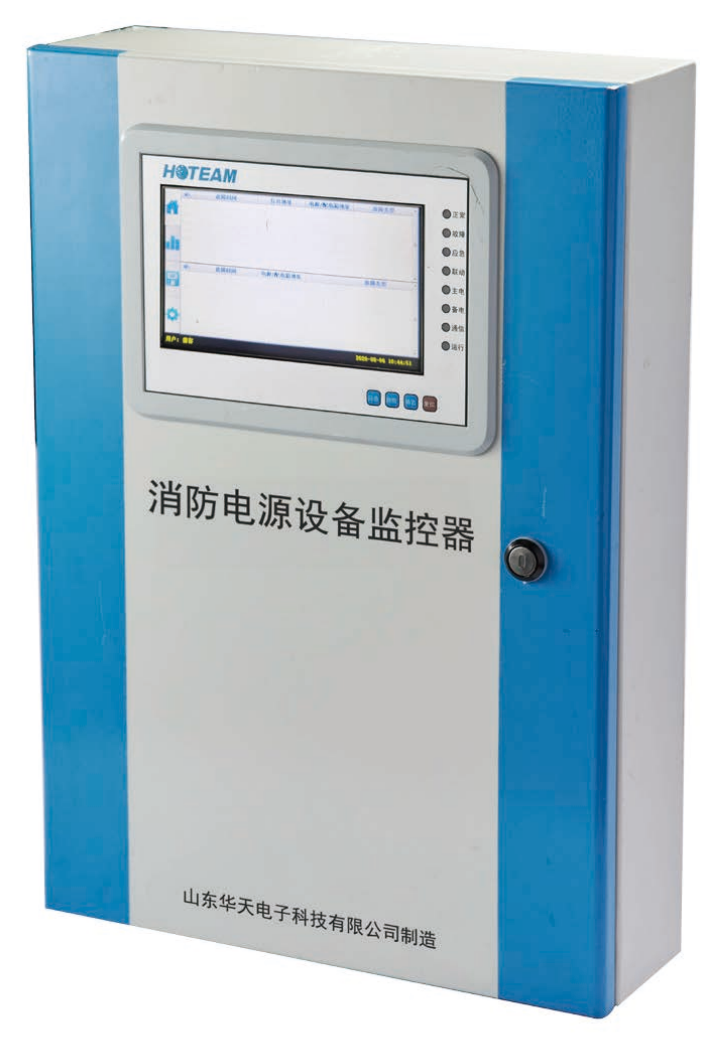

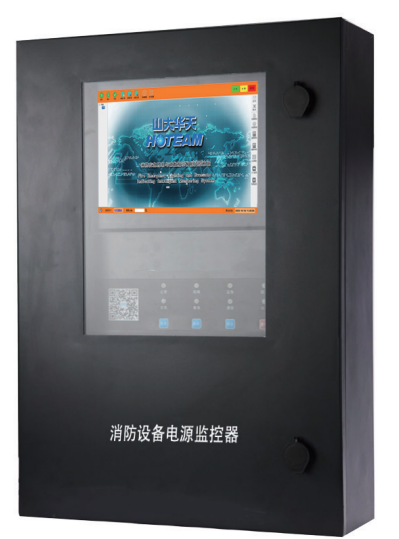

消防電源設備監控器
技術特點
(1)19寸觸摸屏，搭配Windows操作系統，操作便捷易上手。
(2)圖顯型監控界面，設備信息多維展示。
(3)系統用戶權限分級，降低誤操作幾率。
(4)可與火災報警系統連接，實時數據統一管理。
(5) 一鍵查看全部設備運行狀態，故障、報警信息長期可查。
(6)配置備用電源，突發狀況保障設備正常工作。
(7)可作獨立型主機，亦可作集中型主機，具備組網能力。

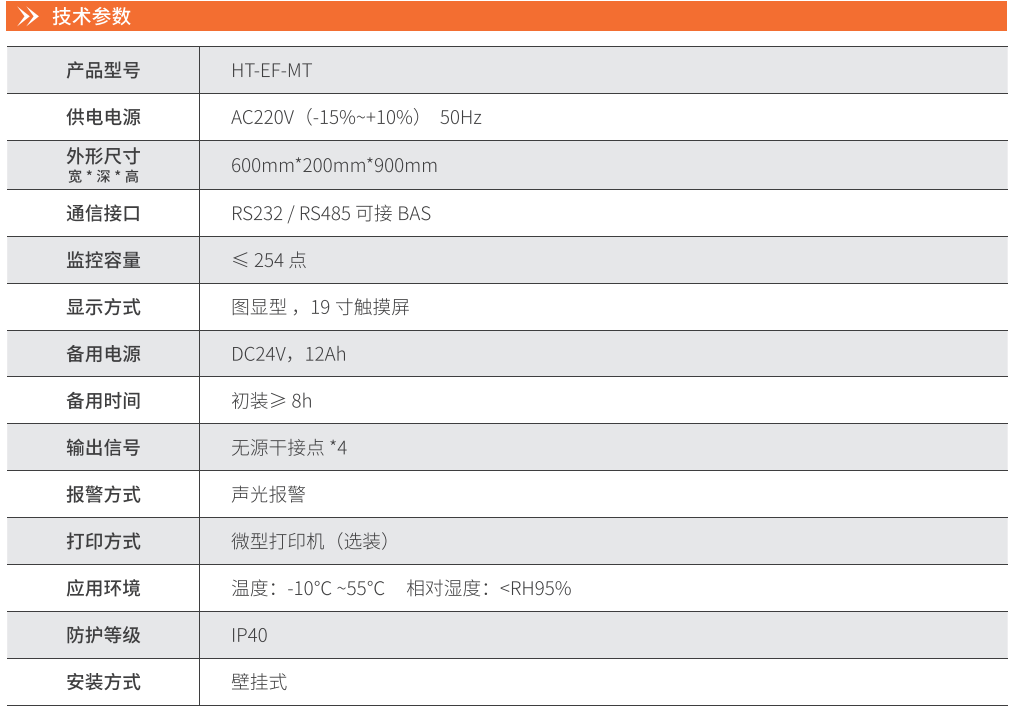

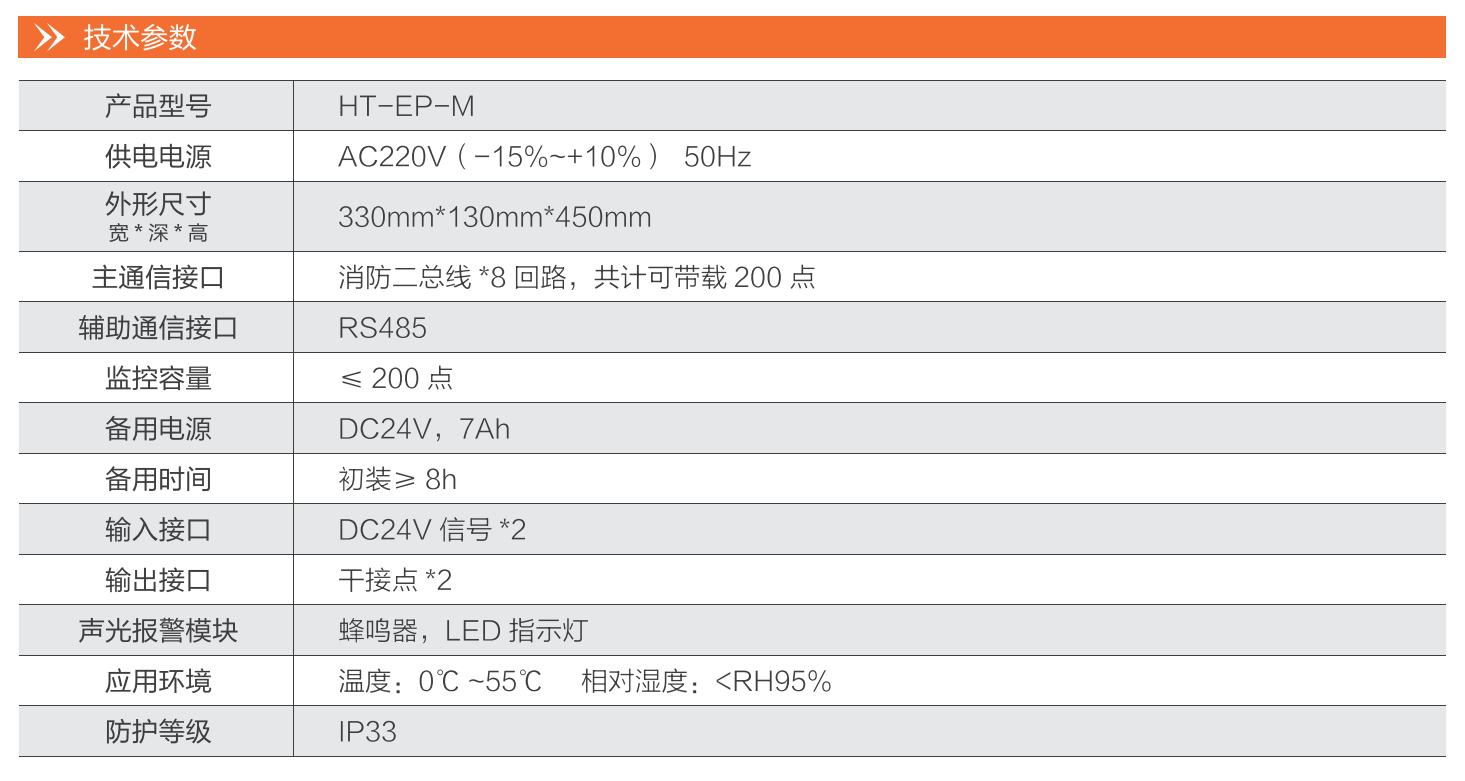

技術參數

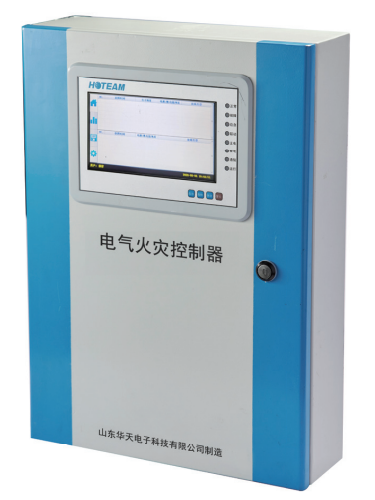

消防電源設備監控類
技術特點
(1)7寸嵌入式一體化觸摸屏，操作便捷易上手
(2)文本型監控界面，關鍵信息一目了然
(3)系統用戶權限分級，降低誤操作幾率
(4)可與火災報警系統連接，實時數據統一管理
(5)故障、報警信息歷史記錄
(6)配置備用電源，突發狀況保障設備正常工作
(7)可作獨立型主機，亦可作區域型從機，具備組網能力

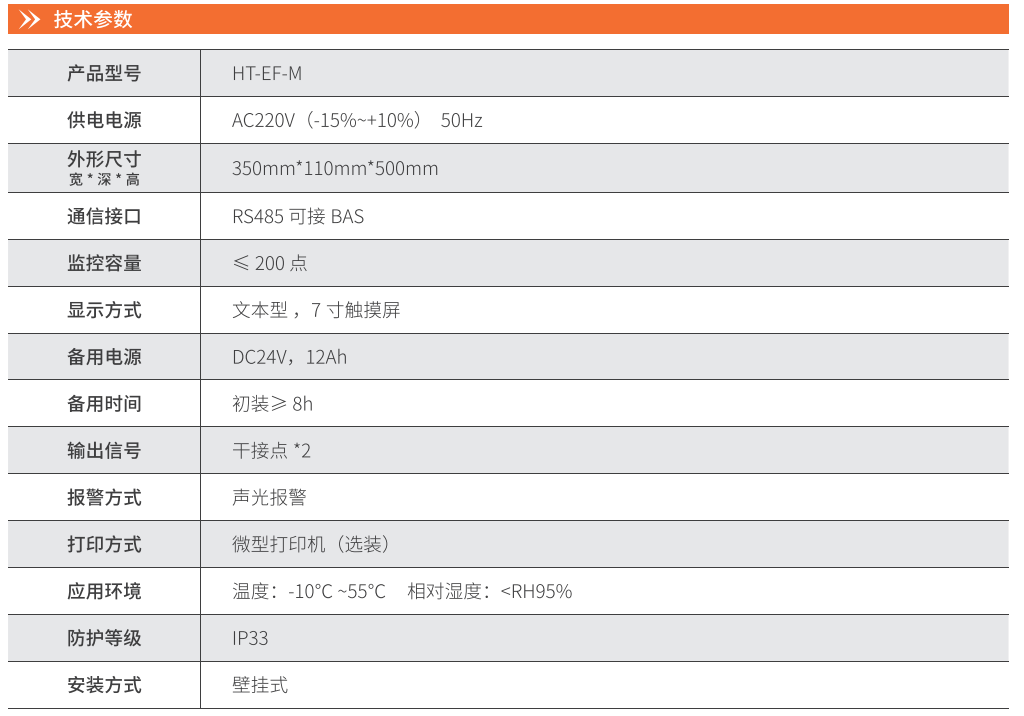

技術參數

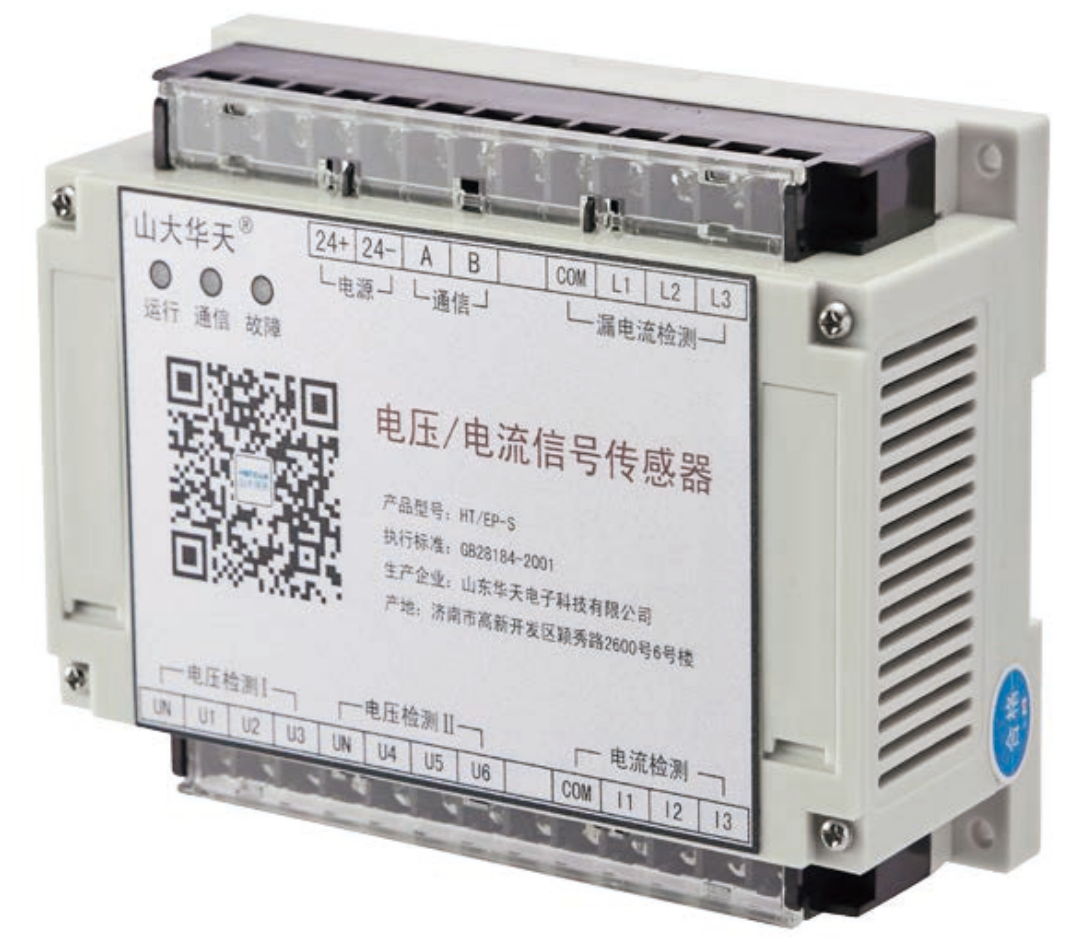

電壓/電流信號傳感器
技術特點
(1)自由組合
可帶互感器的類型： A:O-6 路電壓檢測
B:0-3 路負載電流檢測
(2)報警功能
具有過壓、欠壓、過流等報警功能，報警閾值可針對單一模塊獨立配置。
(3)參數設置
可以設置地址和電壓、電流檢測路數。
可以通過上位機通信的方式分支路設定電流報警限定值、電壓報警的限定值，設定值可連續調節。
基本參數
產品型號：HT-EP-S
外形尺寸：155mm*60mm*110mm (寬*深*高)
供電電源：DC24V(-15%~+10%)
通訊方式：無極性二總線

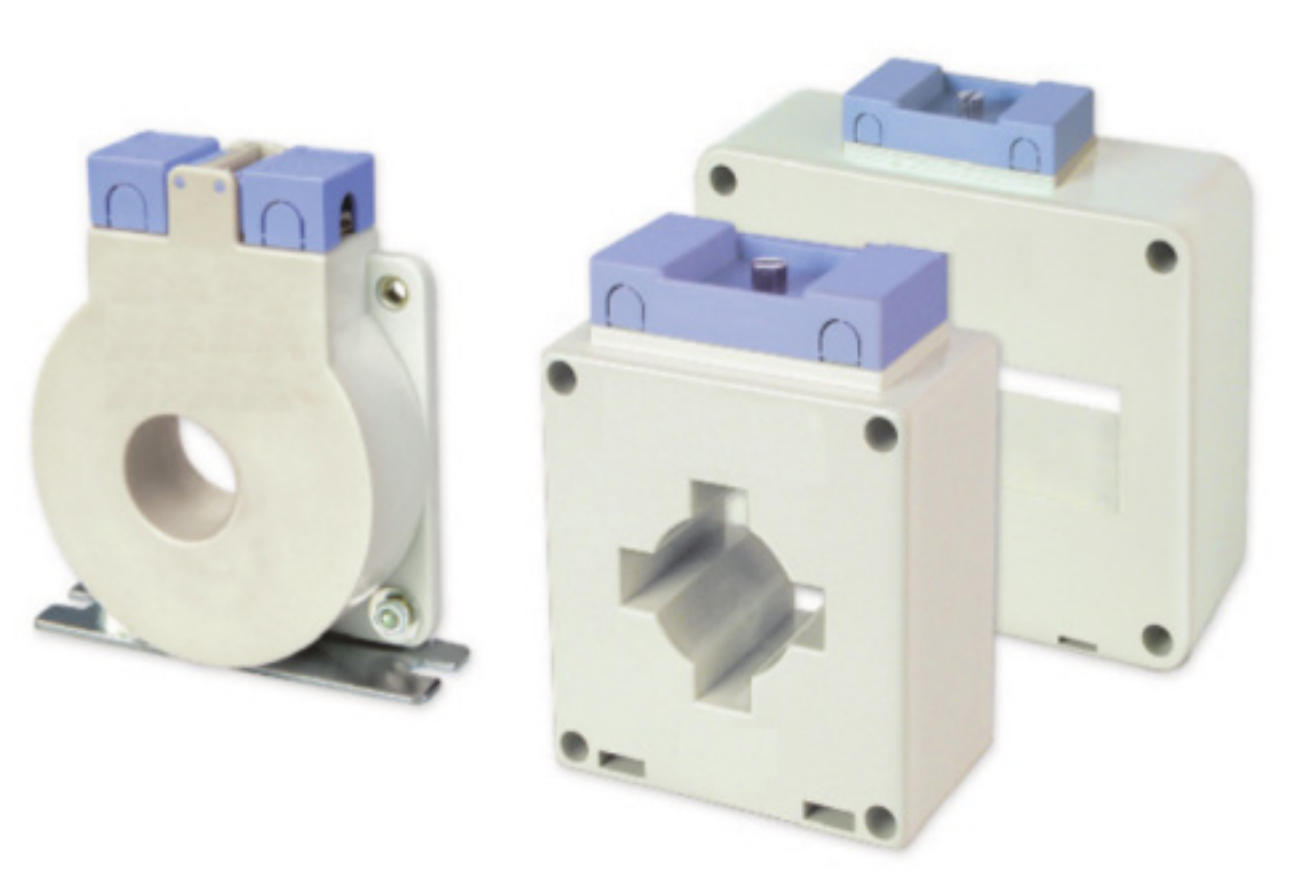

電流互感器
技術特點
(1)一次側直接穿芯，無需斷開導線。
(2)外殼選用高強度阻燃PC,全封閉結構，阻燃等級V1。
(3)內部鐵心選用優質取向硅鋼片。
(4)線徑按照經濟電流密度選定，升溫更少。
(5)先進可靠的檢測設備，確保符合質量標準。
(6)通過國家計量認證。
基本參數
額定頻率：50~60Hz
環境溫度：-30℃~+70℃
海拔高度：≤3000m
工頻耐壓：3000V,1min 50Hz(外殼和二次線圈之間)
絕緣等級：E

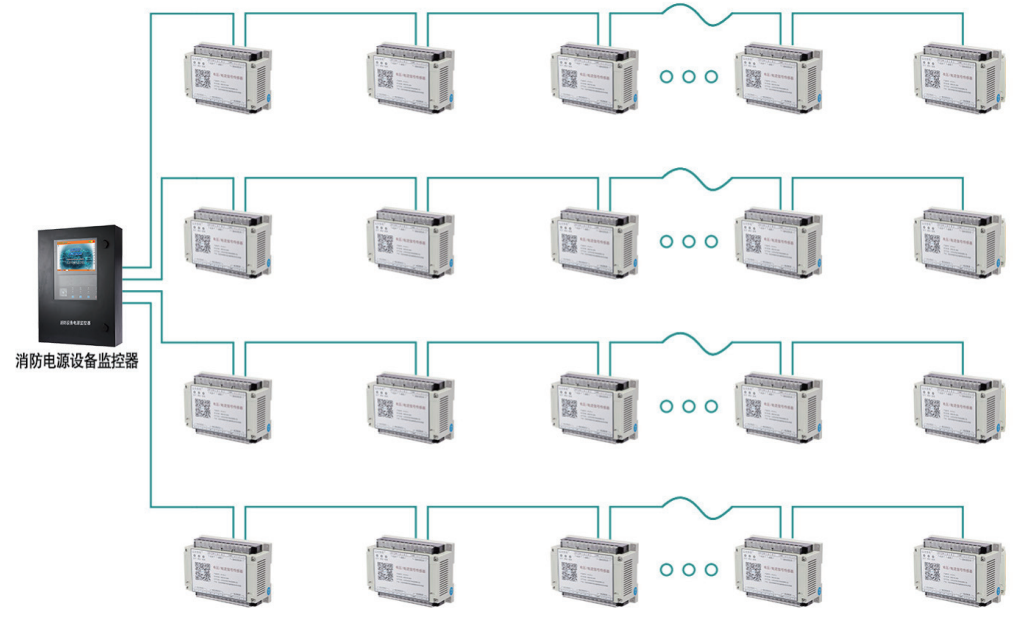

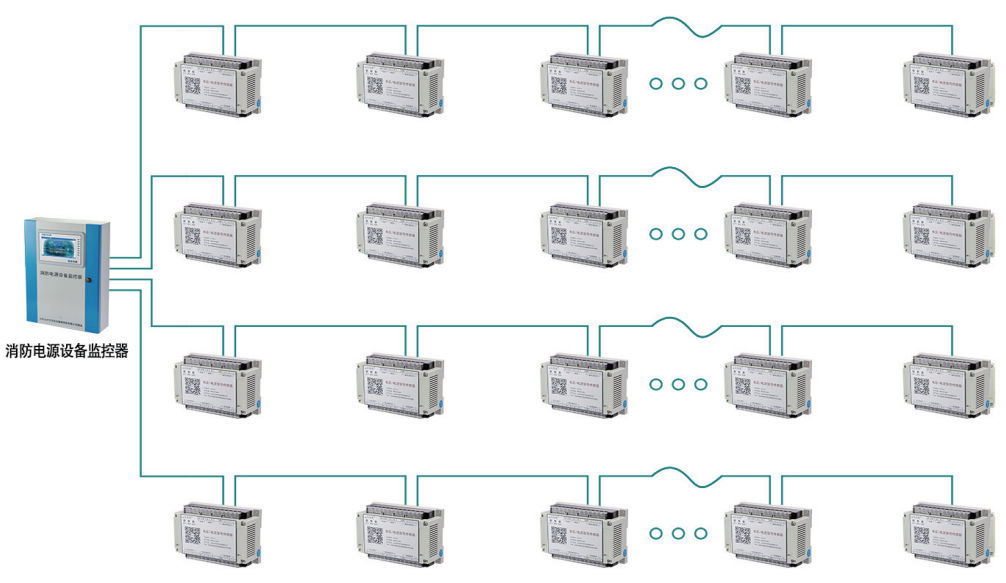

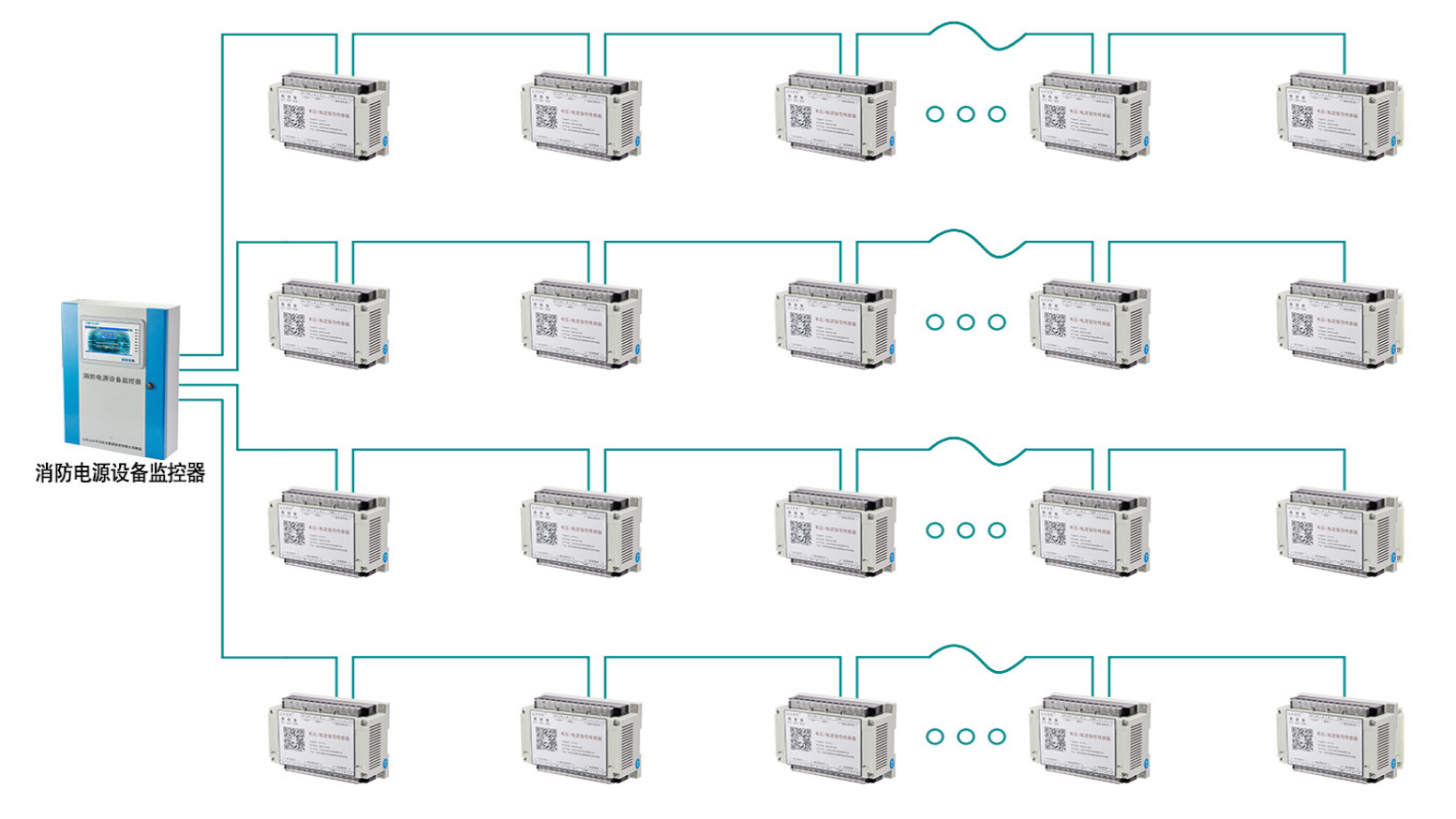

方案介紹

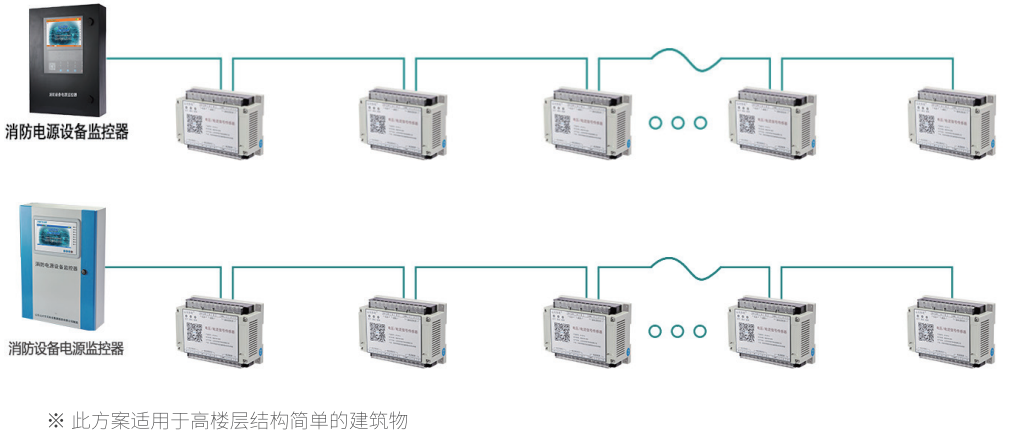

方案一

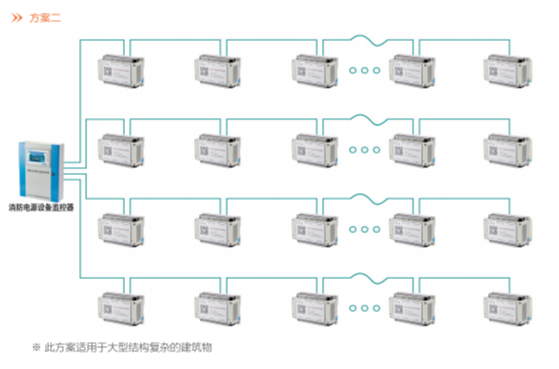

方案二
方案三
布線要求
(1)消防設備電源監控系統的導線選擇、線路敷設、接地電阻，應與火災自動報警系統的要求相同。
(2)傳輸線路應采用金屬管、可撓(金屬)電氣導管、B1 級以上的鋼性塑料管或封閉式線槽。
(3)與電力、照明合用豎井時，應與配電線路電纜分別布置在豎井的兩側。
(4)合用線槽時不同電壓等級的線纜應有隔板分隔。
(5)宜采用紅藍或紅黑兩種不同顏色的導線，正極為紅色，負極為藍色或黑色。
