檢測原理
隨著工業領域的發展，采用直流供電的用電設備與工業設備日益增多，其直流系統常以不接地（IT）方式運行，即正極與負極均不直接接地。為確保此類系統的安全運行，必須對正、負極對地絕緣電阻進行持續監測。直流絕緣監測模塊能夠?qū)崟r在線監測不接地直流系統的絕緣狀況，一旦絕緣電阻低于預設閾值，即發出預警或報警信號。該產品廣泛應用于儲能直流系統、變電站直流屏、UPS供電系統、光伏直流系統及其他直流電網等場合，是保障直流電源系統安全穩定運行的關鍵設備，可有效預防因絕緣性能下降而引發的重大安全隱患。

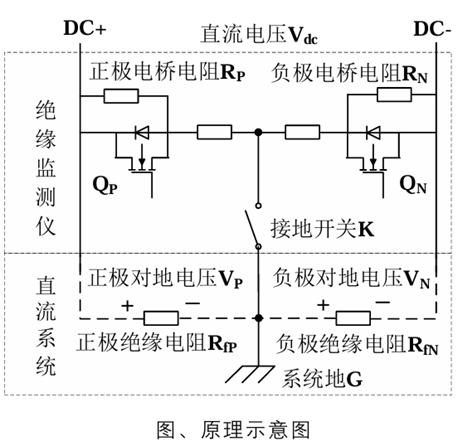

本模塊采用電橋法電路，如圖所示。絕緣監測上電后，接地開關K默認處于斷開狀態。啟動絕緣監測功能時，接地開關K閉合。
在自動切換電橋模式下，用戶可讀取正負極對地總絕緣電阻值 Rp 和 Rn，以及各支路絕緣電阻值。其中，Rp 和 Rn 數據更新周期不超過 17s，支路絕緣電阻值更新周期約為 1 min。
在固定電橋模式下，用戶可讀取正負極對地電壓值 Vp 和 VN，以及各支路漏電流值。Vp 和 Vn 更新周期為 200ms，支路漏電流值更新周期為 1min。
關閉絕緣監測功能后，接地開關K恢復斷開狀態，此時 Rp、Rn、Vp、VN均變?yōu)闊o效值。
產品特點：
實時監測，穩定通訊：采用高性能MCU芯片與通信隔離技術，結合高品質關鍵元器件，實現支路信息實時采集，保障信號傳輸持久可靠。
體積小巧、安裝簡便：導軌式小型工控盒結構緊湊，配備快接插拔端子，安裝方式靈活，大幅節約安裝與維護成本。
安全設計、穩定可靠：具備短路保護、防反接及寬電壓輸入能力，引出端子采用加強絕緣處理。全塑殼絕緣材質結合低發熱器件設計，確保長期安全運行，使用安心無憂。
應用場景：
電力系統：是發電廠、變電站直流操作電源系統的標準配置，能夠預防因一點接地引發的保護裝置誤動或拒動，確保電網運行安全。
工業自動化：對于化工、煤炭、汽車制造等連續生產過程，該系統可為PLC、DCS等重要控制設備提供絕緣故障的早期預警，有助于降低意外停機帶來的損失。
數據中心與通信基站：用于保障服務器、交換機等設備備用直流電源的絕緣安全性，以維護通信與數據業務的持續穩定運行。
板塊組成與應用
絕緣監測模塊由主控模塊及采集單元（漏電流傳感器）組成：
主控模塊：負責實時監測直流母線的整體絕緣狀況，計算正、負母線對地絕緣電阻，并與上位機進行通信。當絕緣電阻低于設定閾值時，主動向上位機發送警報信息。
采集單元（漏電流傳感器）：以分布式方式布置，負責采集各支路的絕緣數據，可根據實際需求靈活擴展接入數量。
